产品简介
Product Brief

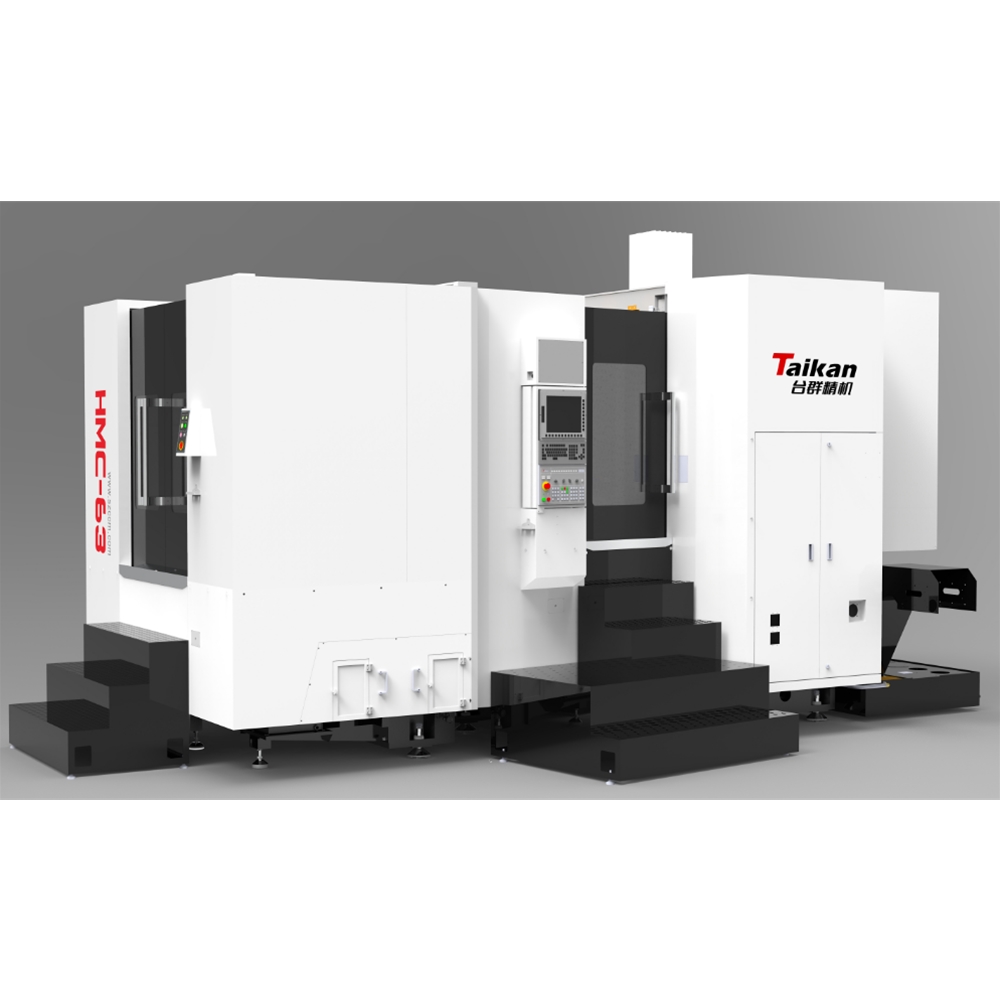

HMC-63双互换工作台卧式加工中心重要合用于工程机械、汽车、能源、信息、模具等行业的零件加工。出格适合于各类异形零件，箱体类零件的加工。工件一次装夹可实现多面的铣、钻、镗、扩、铰、锪、攻丝等多种工序加工，有效提高效能节约成本，同时能削减由于工件屡次装夹而产生的累积误差，提高加工精度；惭∪≌齌型结构大局，立柱左右移动式（X轴），主轴箱高低移动（Y轴）和工作台前后移动（Z轴），并配有双互换回转工作台，大圆盘式伺服刀库。
产品个性
Product characteristics
- 一体式成型床身选取T字箱型结构，优质树脂砂造型、高强度铸铁资料铸造而成，并进行热处置解除内应力，经过有限元分析，优化筋格安插，充分满足机床高扭矩切削的必要。
- 立柱双层壁结构设计，内部多点放射筋分列，底部大跨距截面安插，沉量轻，刚性好，动态机能佳。
- 主轴箱放射筋结构设计，经有限元的结构静力学、动力学分析，合理的结构设计和加强筋的搭配保障了箱体的高刚性，确保了主轴部件的加工刚性。
- 机床建设旋转互换双工作台，削减机床待机装夹工件功夫，极大提高加工效能，机械凸轮旋转互换机构让工件互换更不变、迅速。高精度凸轮转台选取高精度锥度定位销搭配油压倍力固锁机构，保障工作台的夹紧，确保切削过程中工作台的安稳无振动。
产品机能
application area
利用领域
APPLICATION AREA
产品参数
Product parameters
|
名称 |
单元 |
参数 |
|
|
HMC-63 |
|||
|
加工领域 |
三轴行程X/Y/Z |
mm |
1050/800/1000 |
|
主轴端面到工作台中心距离 |
mm |
150-1150 |
|
|
主轴轴心到工作台面距离 |
mm |
120-920 |
|
|
最大工件尺寸 |
mm |
φ930×1000 |
|
|
工作台 |
工作台尺寸 |
mm |
630×630(2个) |
|
工作台承沉 |
Kg |
1200×2=2400 |
|
|
最幼设定单元 |
° |
0.001 |
|
|
主轴 |
电机功率（额定/最大） |
Kw |
26/37 |
|
扭矩（额定/最大） |
Nm |
305/512 |
|
|
最高转速 |
r/min |
8000 |
|
|
刀柄规格 |
- |
BT50 |
|
|
刀库 |
刀库容量 |
T |
40 |
|
刀具长度 |
mm |
500 |
|
|
速度 |
切削进给速度领域 |
mm/min |
1-15000 |
|
X、Y、Z轴快移速度 |
m/min |
48/48/48 |
|
