产品个性
PRODUCT
CHARACTERISTICS

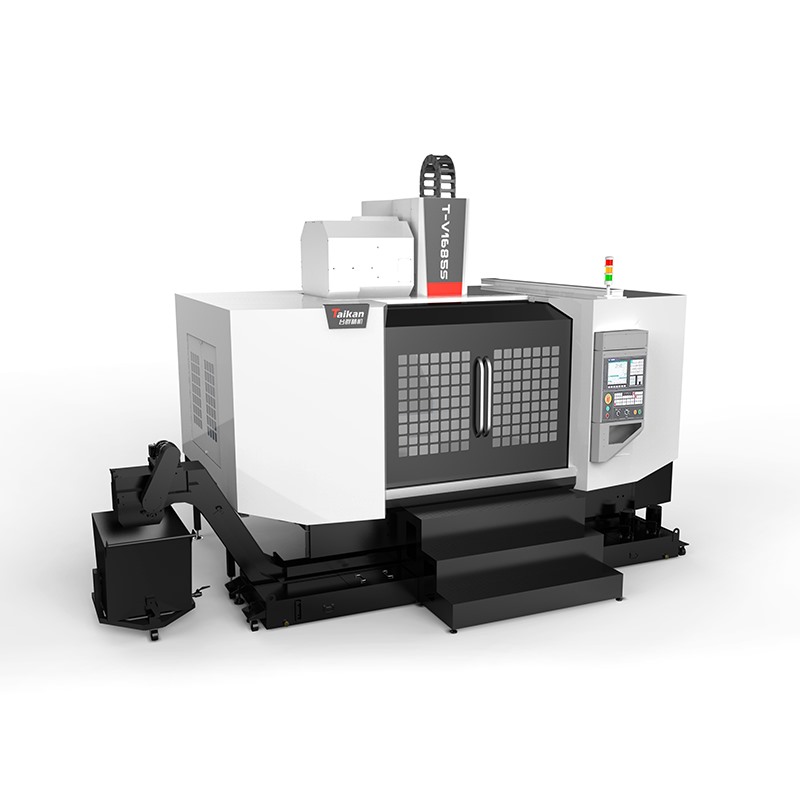

东升国际官网精机立式加工中心T-V1685S是一款高刚性、高不变性、可承载更大切削力的设备：
1、整机结构为定柱式 ，十字滑台结构 ，机床Y轴选取四导轨设计 ，确保加工时的沉负荷能力 ，保障加工精度。
2、三轴导轨选取高刚性线轨承载 ，高刚性 ，低摩擦 ，低噪音、抗震性强 ，能够承载更大的切削力；
3、主轴选取高刚性高扭矩主轴 ，并前端选取迷宫设计 ，并带气幕；ぶ澳 ，配置循环冷却装置 ，使得主轴温升幼、热变形幼、加工精度高；
4、机床排屑选取内置双螺排 ，前置链板式排屑机 ，削减人为算帐功夫 ，自动化、人道化、高效能。配置迷宫式水箱过滤系统 ，为工件加工提供干净的切削液；
5、建设高机能数控系统 ，保险了机床节造的不变性 ，并具备优越的数控加工职能和辅助职能。
利用领域
APPLICATION
AREA
合用于中大型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多种类中幼批量加工 ，宽泛利用于精密零件、五金、汽配、医疗器械行业。

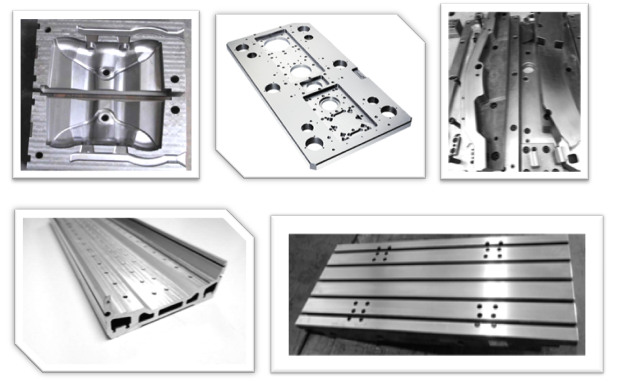

加工工件
MACHINING
WORKPIECE
产品参数
PRODUCT
PARAMETERS
|
项目 |
单元 |
T-V1685S |
|
工作台尺寸 |
mm |
1700*850 |
|
X/Y/Z三轴行程 |
mm |
1650/850/850 |
|
主轴鼻端至工作台距离 |
mm |
120-970 |
|
工作台T型槽(槽数-槽宽*间距) |
mm |
5-18*125+2-18*100 |
|
主轴转速（选配） |
r/min |
皮带6000（直联12000） |
|
主轴锥度（选配） |
/ |
BT50（BT40） |
|
X/Y/Z三轴急剧移动率 |
m/min |
24/24/20 |
|
刀库容量 |
把 |
24 |
|
刀具沉量 |
kg |
15 |
|
刀具长度 |
mm |
300 |
备注：以上所有图片仅供参考 ，以现实交付为准；本公司产品不休改进 ，上述资料若有调换 ，恕不另行通知。
