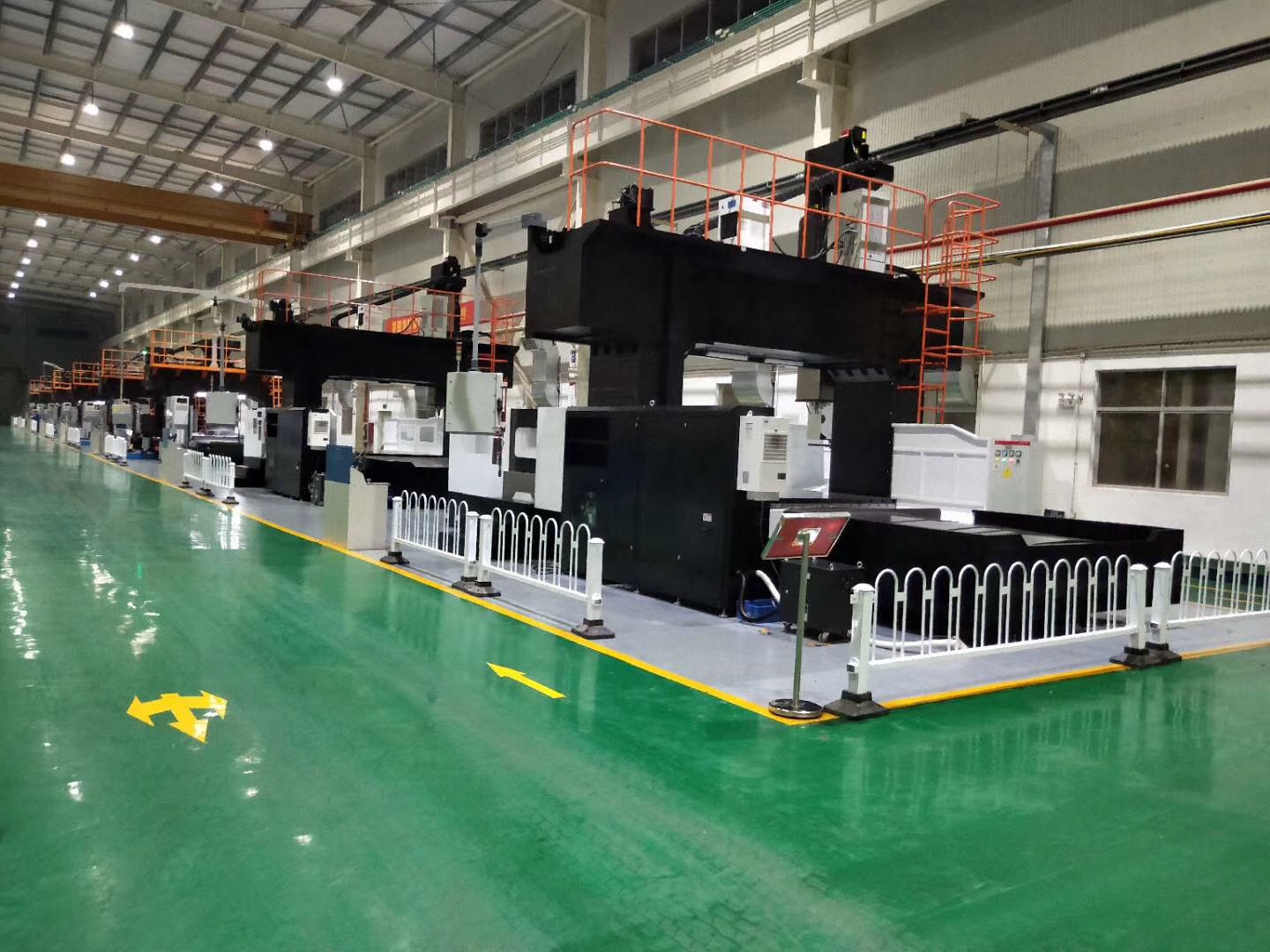

卧式加工中心是指主轴轴线与工作台平行设置的加工中心理床
？杉庸そ洗罅慵，又可分度回转加工，最适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工，拥有在一次装夹中实现箱体孔系和平面加工的优良机能，还出格适合于箱体孔的调头镗孔加工，宽泛利用于汽车、内燃机、航空航天、家电、通用机械等行业。

卧式加工中心按立柱是否活动分为固定立柱型和移动立柱型。

一、固定立柱型

1、工作台十字活动，工作台作X、Z向活动，主轴箱作Y向活动，主轴箱在立柱上有正挂、侧挂两种大局。合用于中型复杂零件的镗、铣等多工序加工。

2、主轴箱十字活动，主轴箱作X、Z向活动，工作台作Y向活动。合用于中幼型零件的镗、铣等多工序加工。

3、主轴箱侧挂与立柱，主轴箱作Y、Z向活动，这种布局大局与刨台型卧式铣镗床类似，工作台作X向活动。合用于中型零件镗、铣等多工序加工。

二、移动立柱型

1、刨台型，床身呈T字形，工作台在前床身上作X向活动，立柱在后床身上作Z向活动。主轴箱在立柱上有正挂、侧挂两种大局，作Y向活动。合用于钟注大型零件，出格是长度较大零件的镗、铣等多工序加工。

2、立柱十字活动型，立柱作Z、U（与X向平行）走活动，主轴箱在立柱上作Y向活动，工作台在前床身上作X向活动。合用于中型复杂零件的镗、铣等多工序加工。

3、主轴滑枕进给型，主轴箱在立柱上作Y向活动，主轴滑枕作Z向活动。立柱作X向活动。工作台是固定的，或装有回转工作台
？山ㄉ瓒喔龉ぷ魈，合用于中幼型多个零件加工，工件装卸与切削功夫可沉合。

与立式加工中心的区别

一、工作台

立式加工中心工作台通常为十字滑台结构的T型槽工作台，有两套活动机构掌管相互垂直方向的工作台移动，X向进给的工作台覆盖在掌管Y向进给的导轨之上。

卧式加工中心的工作台只做X或Y向活动，工作台大局通常为点阵螺孔台面的旋转式工作台，相对较容易选装互换式双工作台。

二、主轴

立式加工中心是指主轴为垂直状态的加工中心，卧式加工中心指主轴为水平状态的加工中心。

三、加工对象

立式加工中心受立柱高度及换刀装置的限度，不能加工太高的零件，适合加工盘、套、板类零件，所加工工件体积相对较幼，若是要实现工件的侧面加工必须加装角度头或者数控转台。如在工作台上装置一个沿水平轴旋转的回转台，可用以加工螺旋线类零件。

卧式加工中心在一次装夹后能够实现除装置面和顶面以表的其余四个表表的加工，最适合加工箱体类零件，加装角度头后能够实现五面体加工。

四、立柱

立式加工中心的立柱通常不移动，为了钻营刚性通常造得尽可能的粗壮。也有动柱式立式加工中心，动柱立式加工中心工作台只做X或Y向活动，立柱相应会做Y或X向活动，这种设计方式对抗柱的驱动电机有较大的功率要求。

卧式加工中心的立柱肯定是动柱式的，正T型的卧式加工中心立柱沿X向移动，倒T型的卧式加工中心立柱沿Z向移动。移动立柱的结构要求立柱必须在满足刚性的前提下尽可能的轻巧，国表机床往往用钢板焊接结构来解决这个问题。

五、排屑

立式加工中心在加工型腔或下凹的型面时，切屑不易排出，严沉时会败坏刀具，粉碎已加工表表，影响加工的顺利进行。

卧式加工中心加工时排屑容易，加工情况相对较梦想。

六、操控

立式加工中心装夹方便，便于操作，易于观察加工情况，调试法式容易。

卧式加工中心所加工工件普遍比力重大，装夹难题，不容易监控加工过程，操作调试相对难题。
